Системы линейного перемещения DL

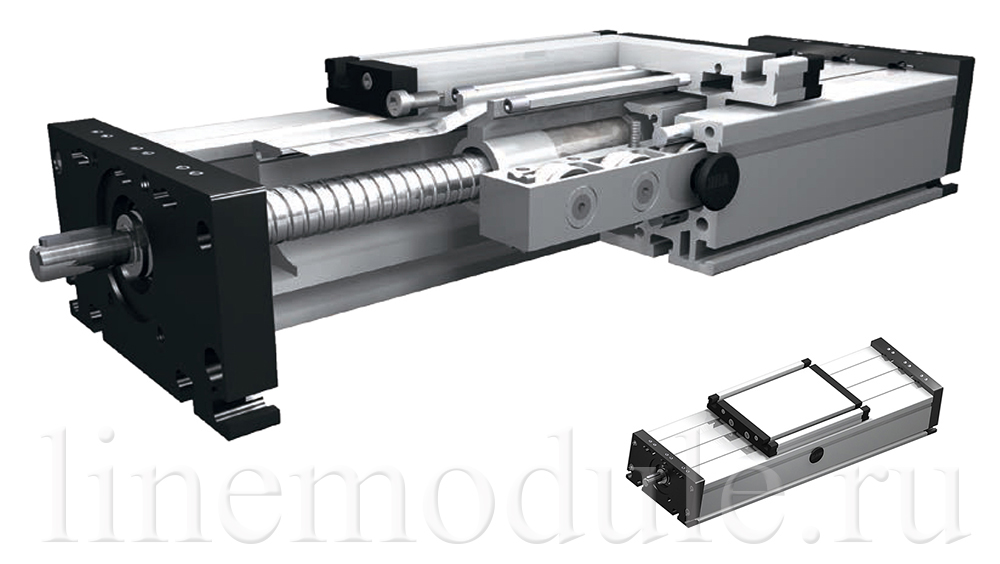

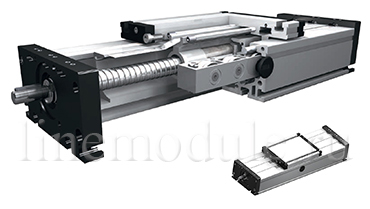

Система линейного перемещения DLT / DLK
|
Типоразмеры: 120, 160, 200
Линейный модуль с передачей винт-гайка и двумя направляющими, размещенными внутри алюминиевого профиля, представляющими из себя направляющие ролики, движущиеся по прецизионным валам. Повторяемость: Передача винт-гайка: ± 0.2 мм Шарико-винтовая передача: ± 0.025 мм Максимальная длина цельного модуля: 3 000 мм |
|
 Каталог (англ., 556 кБ, pdf)
|

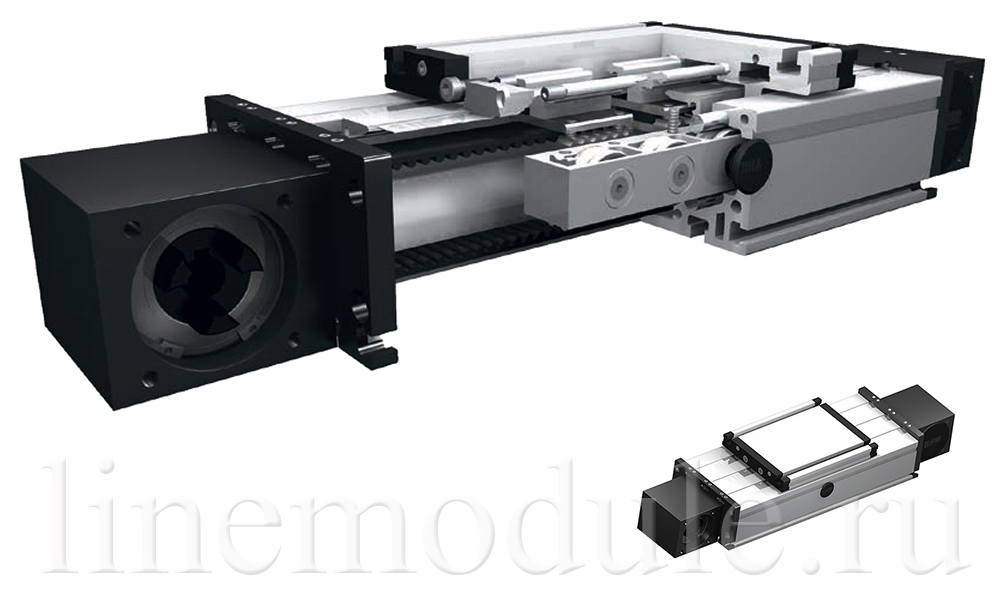

Система линейного перемещения DLZ
|
Типоразмеры: 120, 160, 200
Система линейного перемещения – линейный модуль с двумя внутренними направляющими, представляющими собой прецизионные валы, по которым движутся направляющие ролики. Система приводится в движение зубчатым ремнем, размещенным внутри модуля. Повторяемость: ± 0.1 мм Скорость перемещения: до 6 м/с Максимальная длина цельного модуля: 6 000 мм |
|
| Каталог (англ., 514 кБ, pdf)
|

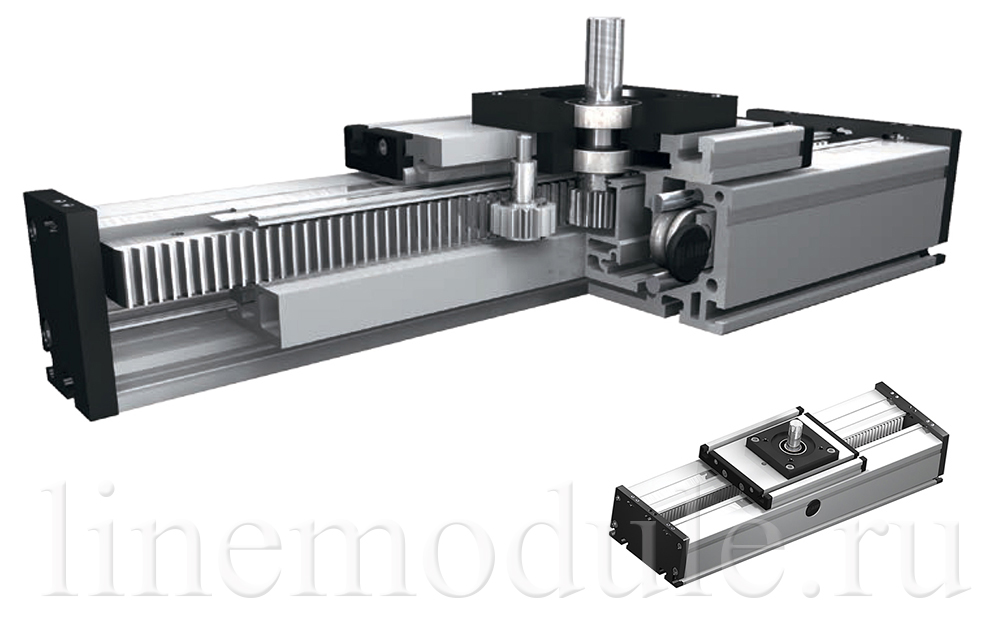

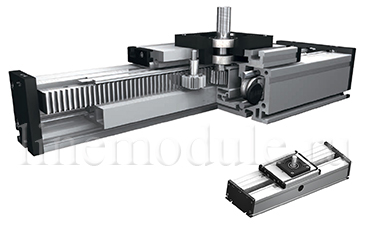

Система линейного перемещения DLZA
|
Типоразмеры: 120, 160, 200
Линейный модуль с двумя направляющими внутри алюминиевого профиля, состоящего из направляющих роликов и прецизионных валов. Система приводится в движение зубчатой передачей. Повторяемость: ± 0.1 мм Скорость перемещения: до 6 м/с Максимальная длина цельного модуля: 6 000 мм |
|
| Каталог (англ., 497 кБ, pdf)
|

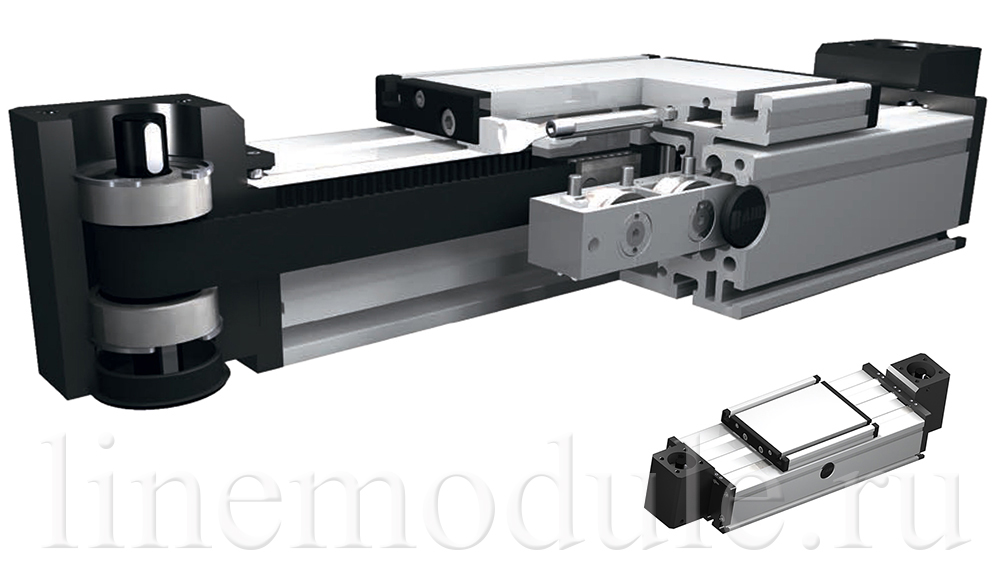

Система линейного перемещения DLVZ
|
Типоразмеры: 120, 160
Линейный модуль с двумя внутренними направляющими на основе прецизионных валов и направляющих роликов качения. Система приводится в движение зубчатым ремнем. Ось ролика зубчатого ремня вертикальна по отношению к плоскости каретки. Повторяемость: ± 0.1 мм Скорость перемещения: до 6 м/с Максимальная длина цельного модуля: 3 000 мм |
|
| Каталог (англ., 545 кБ, pdf)
|

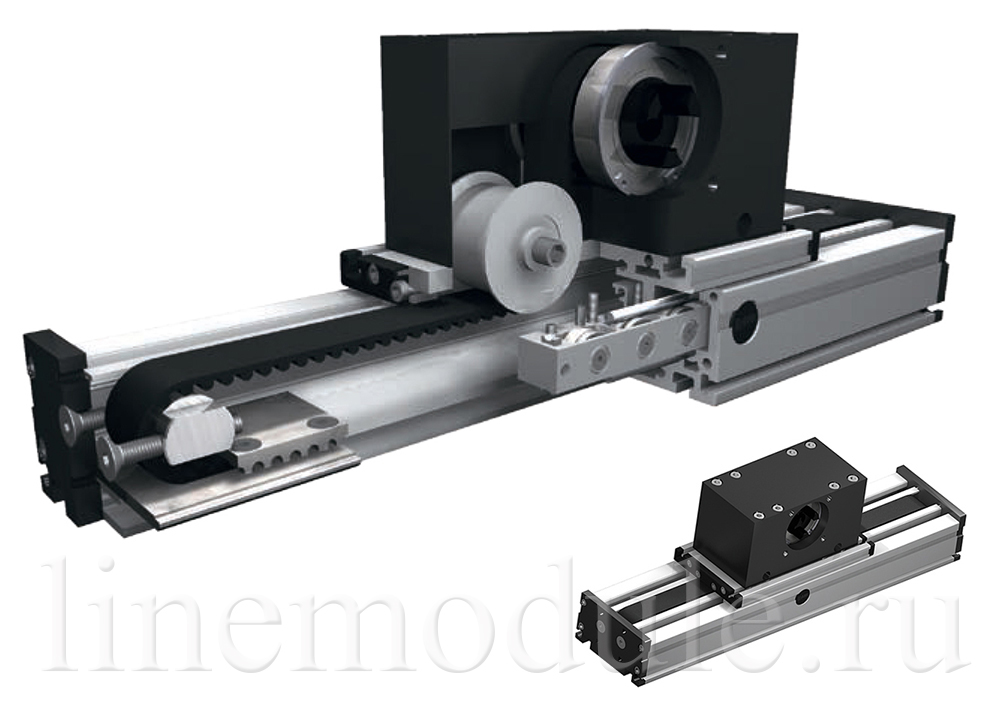

Система линейного перемещения DLSZ
|
Типоразмеры: 120, 160, 200
Линейный модуль с двумя направляющими, размещенными внутри алюминиевого корпуса, и представляющего из себя прецизионные валы, по которым движутся направляющие ролики. Привод системы осуществляется зубчатым ремнем. Ведущая ось, ведущий ролик зубчатого ремня находятся в каретке. Повторяемость: ± 0.1 мм Скорость перемещения: до 6 м/с Максимальная длина цельного модуля: 6 000 мм |
|
| Каталог (англ., 494 кБ, pdf)
|

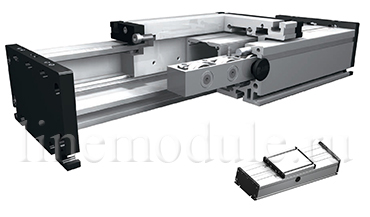

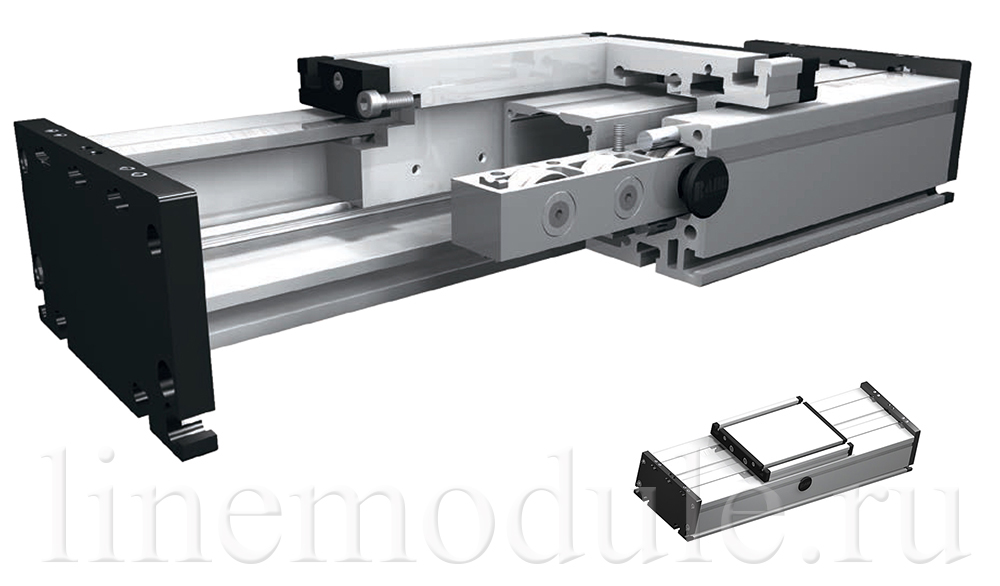

Система линейного перемещения DLR
|
Типоразмеры: 120, 160, 200
Пассивный модуль линейного перемещения без привода с двумя направляющими, размещенными внутри линейного модуля, и представляющими из себя прецизионные валы, по которым движутся направляющие ролики. Скорость перемещения: до 6 м/с Максимальная длина цельного модуля: 6 000 мм |
|
| Каталог (англ., 480 кБ, pdf)
|
Каталог на русском языке (398 кБ, pdf)
