DLM/DSM с прямым приводом от линейного электродвигателя

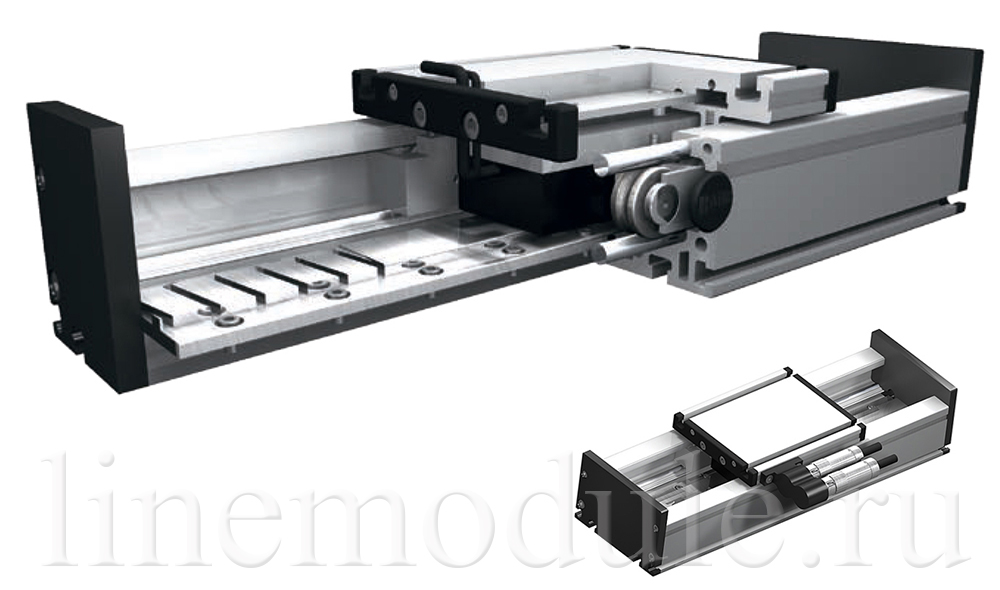

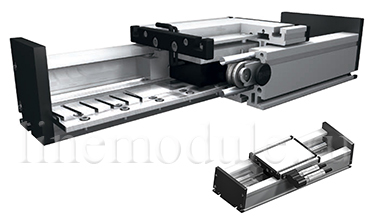

Система линейного перемещения DLM

Типоразмеры: 120, 160, 200

Линейный модуль с двумя интегрированными прецизионными валами и направляющими роликами. Система приводится в движение интегрированным в модуль линейным двигателем.

Повторяемость:
± 0.1 мм

Скорость перемещения:
до 8 м/с

Данные линейного энкодера LE100/1

Максимальная длина цельного модуля:
6 000 мм

Каталог (англ., 571 кБ, pdf)

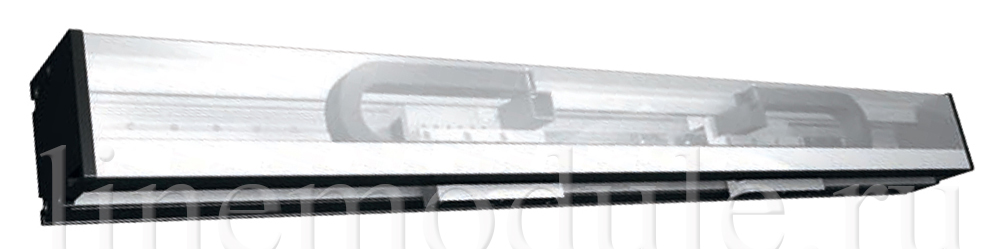

Система линейного перемещения DLVM

Типоразмеры: 200

Линейный модуль с двумя интегрированными прецизионными валами и направляющими роликами. Система приводится в движение линейным серводвигателем, интегрированным в модуль.

Повторяемость:
± 0.1 мм

Скорость перемещения:
до 8 м/с

Максимальная длина цельного модуля:
6 000 мм

Каталог (англ., 416 кБ, pdf)

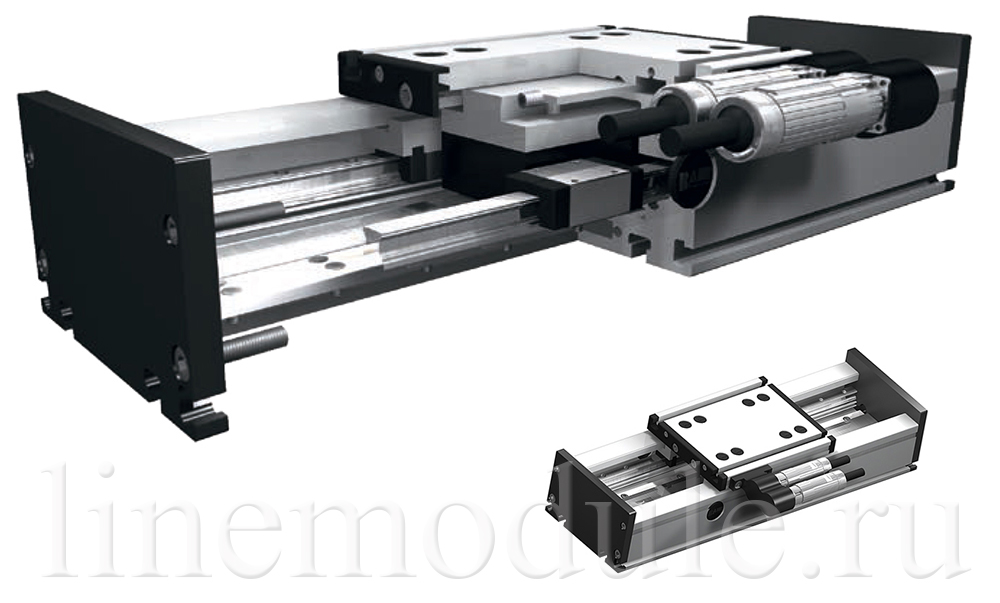

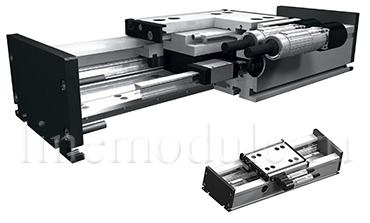

Система линейного перемещения DSM

Типоразмеры: 120, 160, 200

Линейный модуль с двумя внутренними профильными направляющими для восприятия высоких моментов. Система приводится в движение интегрированным линейным серводвигателем.

Повторяемость:
± 0.1 мм

Скорость перемещения:
до 8 м/с

Данные линейного энкодера LE100/1

Максимальная длина цельного модуля:
6 000 мм

Каталог (англ., 468 кБ, pdf)

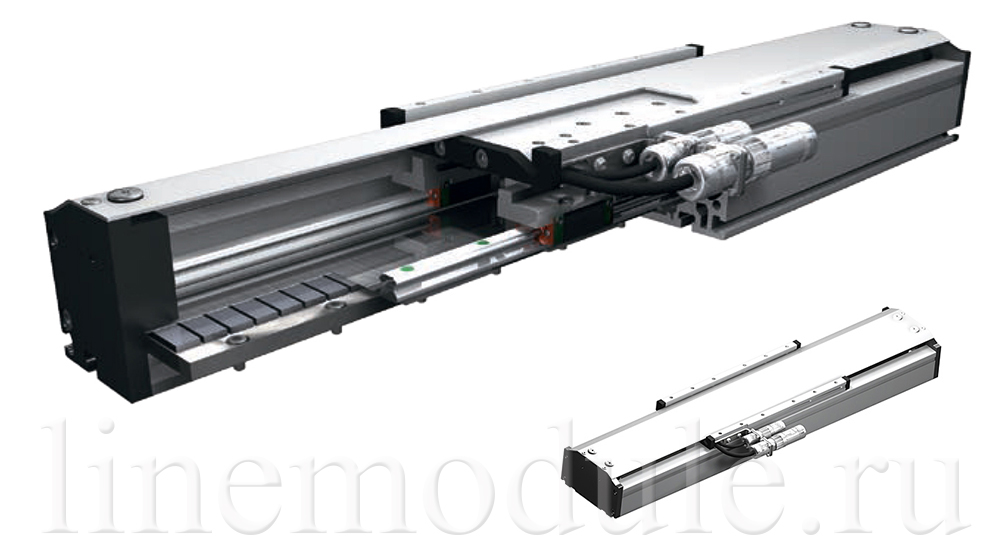

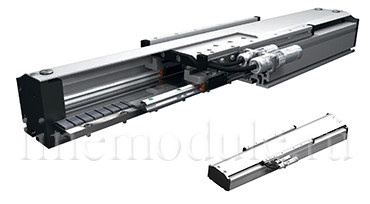

Система линейного перемещения DSM 160P, 200P

Конструкция та же, что у модуля DSM, но со специальными защитными профилями. Повторяемость: ± 0.1 мм Скорость перемещения: до 8 м/с Данные линейного энкодера LE100/1 Максимальная длина цельного модуля: 3 000 мм
	Каталог (англ., 550 кБ, pdf)

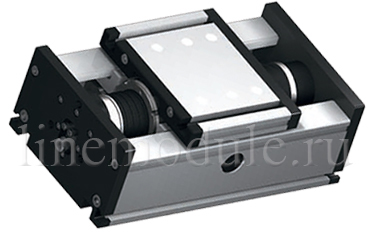

Система линейного перемещения DSB 200

Линейный модуль с двумя интегрированными профильными рельсовыми направляющими, способными воспринимать высокие опрокидывающие моменты. Система приводится в движение интегрированным короткоходным линейным серводвигателем, обеспечивая высокую динамику.

Повторяемость:
± 0.05 мм

Скорость перемещения:
зависит от нагрузки

Каталог (англ., 407 кБ, pdf)
